Modelo: 20-105-00

Medidores de agua de bronce de patrón estándar
Úselo para todo tipo de verificación del nivel de líquido

Características

-Juego completo
-Visor de nivel para fluidos, tubo de vidrio alta presión, mirilla.
-Equipado con dos barras protectoras de cobre
-Vidrio Visor Estándar: Diámetro 5/8″ x largo 12″
-Conexión en Bronce: 1/2″
-Todo tipo de verificación de nivel de líquido

Resistencia:

Tiene una clasificación de 125 psig a 350 ° F y 300 psig a 100 ° F

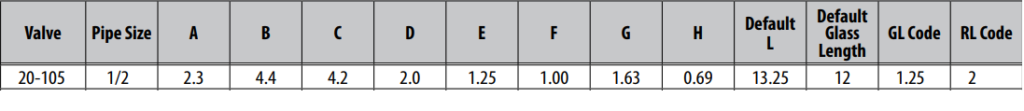

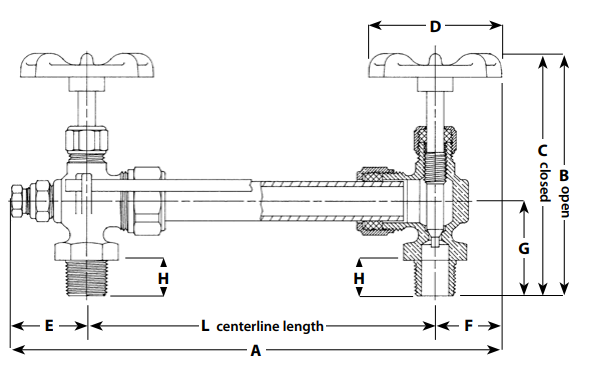

A = La longitud total se encuentra agregando esto a la dimensión «L»
B = Profundidad total de válvula abierta
C = Válvula cerrada profundidad total
D = Diámetro del mango
E = Extensión máxima por debajo de la línea central del antebrazo
F = Extensión máxima por encima de la línea central del brazo
G = Extremo del brazo
NPT a la línea central del vidrio
H = Extremo del brazo NPT al hombro hexagonal
L = Longitud de la línea central
La longitud del vidrio es «L» menos el código GL
La longitud de la varilla es la longitud del vidrio más el código RL
